阻焊層（Solder Mask也稱為防焊層）是在PCB表面上的一層保護性涂層，阻焊層主要用于防止焊接過程中焊錫短路、保護電路免受環境因素（如濕氣、灰塵等）的侵蝕，并提供電氣絕緣。并可防止PCB在制造、焊接及搬運過程中各種人為因素造成的擦花、劃傷而引起電氣開路。

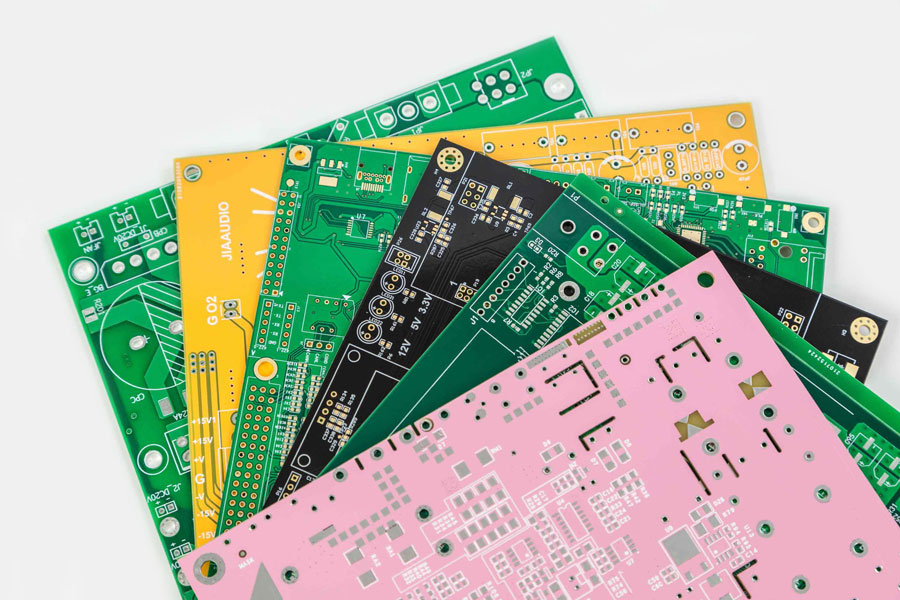

不同顏色的阻焊

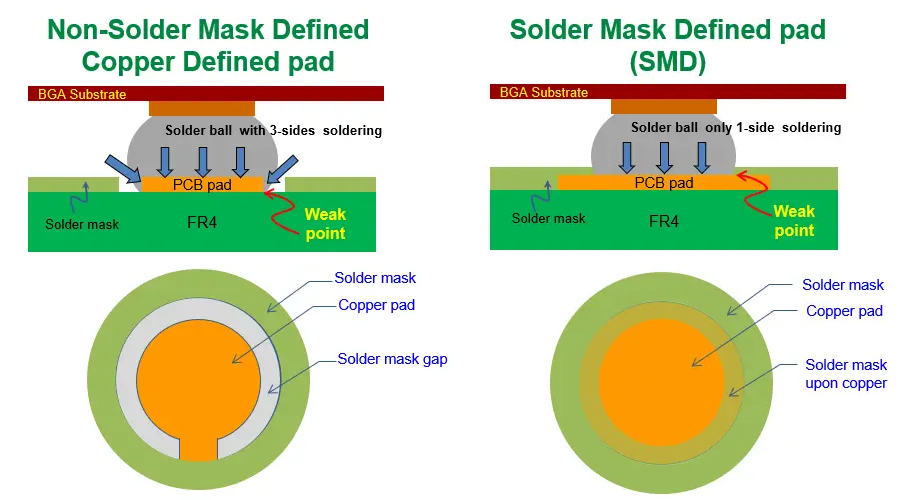

阻焊層對PCB的影響主要體現在以下幾個方面： 阻焊層的介電常數和損耗因子（Df）會影響信號傳輸質量。低介電常數和低損耗因子的阻焊層有助于減少信號衰減和反射。在高頻電路中，阻焊層的介電常數（Dk）越高，信號傳播速度越慢，可能導致信號延遲。阻焊層的損耗因子（Df）越高，信號傳輸中的能量損耗越大，信號衰減越大。 在高頻或高速信號傳輸中，阻焊層的介電常數會影響信號的傳播速度。如果阻焊層的介電常數與基板材料不匹配，可能導致信號反射和失真。阻焊層的厚度和均勻性也會影響阻抗控制的精度，進而影響信號完整性。 阻焊層具有一定的熱導率和熱膨脹系數，如果阻焊層的熱膨脹系數與基板材料不匹配，那么在溫度變化過程中產生的應力，會導致阻焊層開裂或脫落，影響電氣連接的可靠性。 阻焊層的絕緣性能直接影響PCB的可靠性。如果阻焊層質量差，如厚度不均勻或存在缺陷，可能導致絕緣失效，引起短路或漏電。 阻焊層通過定義焊接區域，防止焊錫在非目標區域流動，從而保證焊接質量。如果阻焊層設計不合理，如開窗過大或過小或者使用阻焊定義pad的時候油墨厚度過厚，可能導致焊接不良，阻焊層的表面光滑度和附著力也會影響焊接質量，進而影響電氣性能。 銅皮定義pad與阻焊定義pad 如果阻焊層質量差或覆蓋不完整，環境中的濕氣或污染物可能滲入PCB，導致如絕緣電阻降低、漏電流增加等問題。在高濕度或腐蝕性環境中，阻焊層的完整性對PCB的長期可靠性至關重要。介電常數（Dk）和損耗因子（Df）
信號完整性
熱性能
絕緣性能
焊接質量
環境防護
高速PCB的傳輸線損耗可分為介質損耗、導體損耗和輻射損耗，介質損耗主要取決于PCB板材的玻纖和樹脂等，導體損耗主要受“趨膚效應”和銅箔表面粗糙度影響。
對于信號傳輸而言，信號的傳輸速度是由光速和絕緣層的介電常數所決定的，介電常數越大則信號傳輸速度越慢。損耗因子是介質電能損耗或絕緣材料信號衰減能力的表征物理量，Df越高，介質電導和極化的滯后效應越厲害，電能或信號的損失就越多。
對高速PCB材料關注的重點在PCB板材，主要包括低損耗因子的樹脂體系、低損耗的玻纖布（開纖布）、低粗糙度銅箔等。阻焊油墨的選用對外層高速線路也有較大的影響，常規阻焊油墨的損耗因子遠大于高速板材。

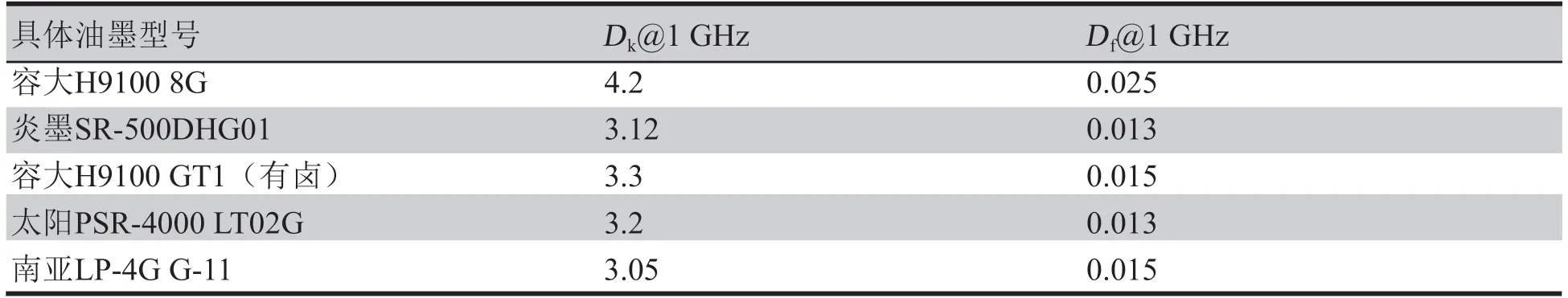

常規阻焊油墨的Dk和Df
常規阻焊油墨的介電常數和損耗因子分別為3.9和0.03左右，空氣的介電常數為1.0005。與裸露的外層線路相比，覆蓋阻焊層后線路的傳輸環境發生了較大的變化。 阻焊層的存在對外層線路電性能的影響主要有： 降低外層線路的阻抗值 信號線的特性阻抗，當線路上覆蓋阻焊油墨后電容C值增大，從而會導致線路的阻抗值降低。 增大外層線路傳輸損耗 當采用阻焊油墨覆蓋時，油墨的損耗因子較大，從而會增大線路傳輸損耗。 降低外層線路傳輸速度 由于阻焊層的介電常數遠大于空氣的介電常數，因此覆蓋阻焊油墨后會降低信號線的傳輸速度。
