半固化片Prepreg：簡稱PP，又稱膠片。在PCB中PP是夾在芯板和銅箔或者兩個芯板之前的起到絕緣作用的介電層。

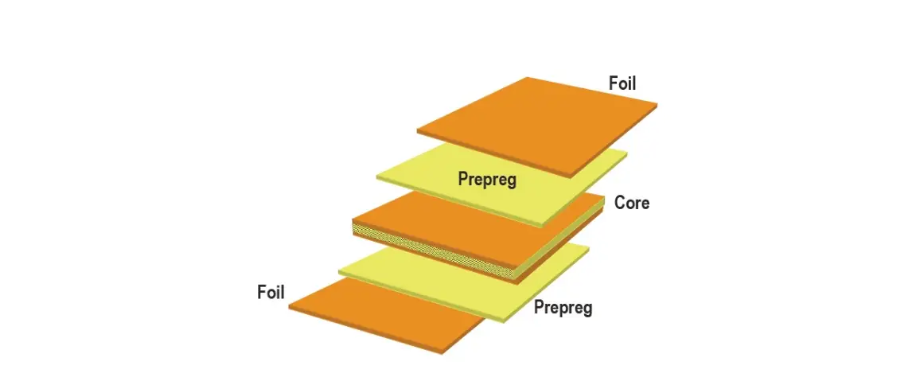

夾在芯板和銅箔之間的PP
圖源：MOKO
膠片上的浸漬樹脂只是固體狀但未完全固化，在壓合工序時，芯板，PP和銅箔按照設計疊構進行堆疊，此時PP膠片在熱和壓力的作用下，PP上的浸漬樹脂開始粘合相鄰層。經過交聯緩慢固化之后，壓合后PCB的材料特性開始接近芯板的特性。
半固化片PP是一種高分子材料，由玻璃纖維布Glass Fabric，樹脂Resin，固化劑Curing Agent，速化劑Accelerator，溶劑Solvent和填充劑Additive組成。

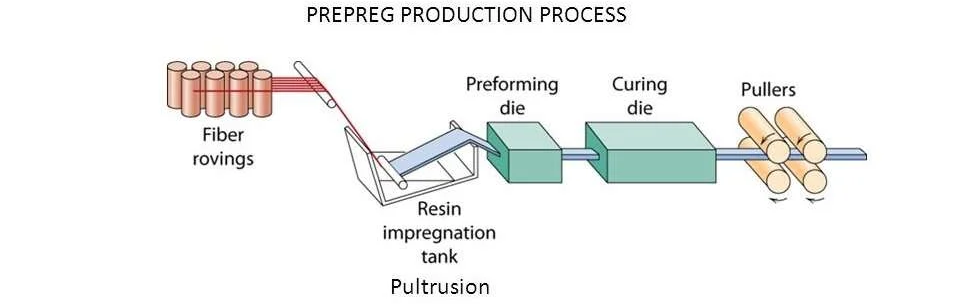

PP的生產過程
圖源：partconsulting
簡單講，PP主要是由玻璃纖維布浸潤于樹脂中，經過一系列過程反應形成的。 玻璃纖維布：簡稱玻纖布或玻布，是由玻璃纖維Glass Fiber編織而成。玻璃纖維布有2個編織方向：橫向的一般稱為”緯紗”，縱向的一般稱為”經紗”。根據半固化片型號的不同，玻璃纖維布類型和緊密程度也不一樣，如下圖7628型號的PP，要比1080型號的PP，編織緊密很多。 PCB內部玻璃纖維布的間隙和均勻性會影響信號傳輸，常被提及的就是玻纖效應。

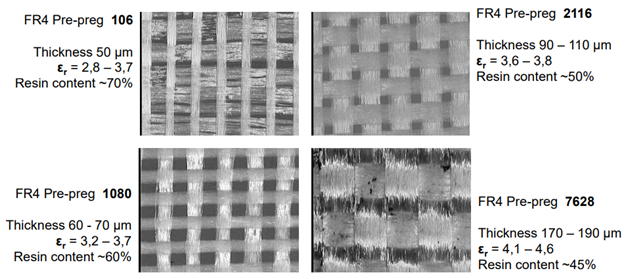

不同編織密度玻璃布的性能不同
圖源：Isola
樹脂Resin：使用比較廣泛的是環氧樹脂，其他樹脂還有雙馬來酰亞胺三嗪樹脂（BT）、熱固性氰酸脂樹脂（CE）、熱固性聚苯醚樹脂（PPE）和聚酰亞胺樹脂（PI）。
根據玻璃纖維布的型號和樹脂含量的不同，PP會有多種型號，在設計PCB疊層時，需要根據總厚度要求、含膠量要求、玻纖布的要求等來選擇合適的PP去制作疊層。

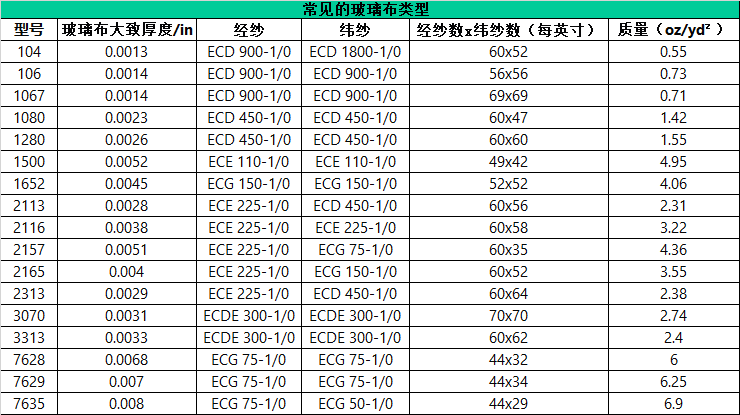

常見的玻璃纖維布的類型如下：
玻璃布的型號參數

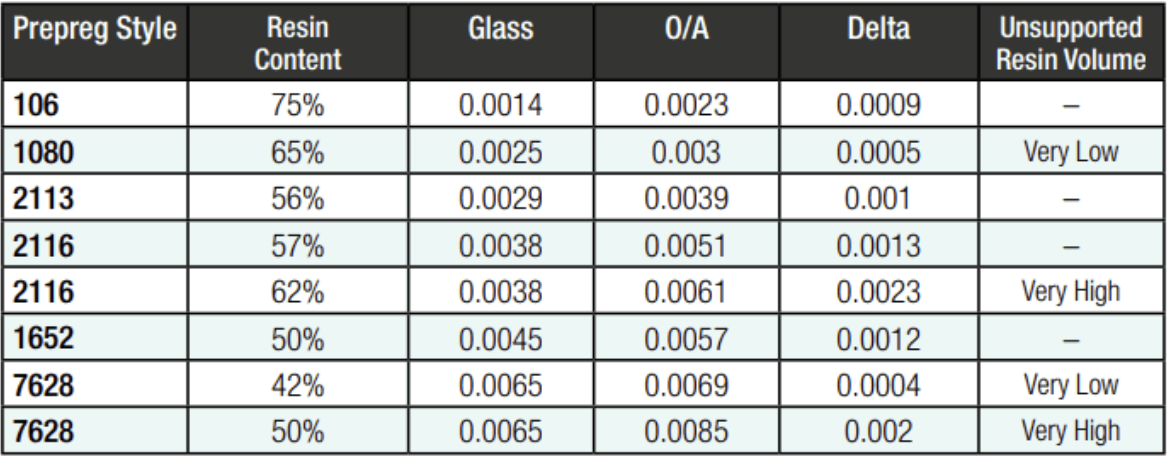

PP的型號依據玻璃纖維直徑粗細編號，常見PP型號有7628/7629, 1506/1501, 2116, 2113, 1080, 1067, 106等等。 PP的型號參數 不同的PP供應商，對PP型號的命名可能存在差異。一般來講，PP型號數字越大，厚度越厚，數字越小，玻璃纖維布越細。PP依據膠含量RC的不同，可以分為低含膠L，中含膠M，高含膠H，如7628L，7628M，7628H。 樹脂含量Resin Content：代表樹脂在PP中所占的重量的百分比。同一種PP型號，RC值越高，PP厚度越厚，價格也越高。 樹脂流量Resin Flow：代表樹脂中能流動的部分占樹脂總量的百分比。在PCB壓合工序中，樹脂流量過高，容易產生缺膠現象。樹脂流量過低，則容易造成填充圖形間隙困難，產生氣泡空洞等異常現象。 凝膠時間Gel Time：代表樹脂在加熱情況下，處于液態流動的總時間。膠化時間長，樹脂有充分時間來潤濕圖形，并能有效地填滿圖形，有利于PCB壓合工序的參數控制。如膠化時間太短，則無法在PP完全固化前趕完板內所藏的空氣，從而形成氣泡等異?，F(xiàn)象。 揮發量Volatile Content：指PP經過干燥后，失去的揮發成分的重量占原來重量的百分比。
